Spectrographie solaire

I - Appareillage


A) Le spectroscope

Principe

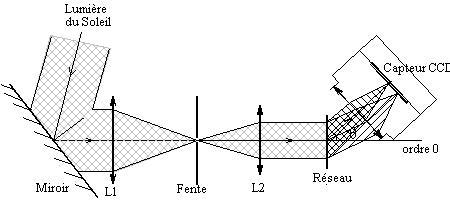

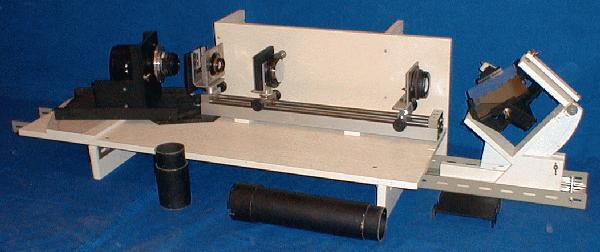

La lumière provenant du Soleil est captée par un miroir pivotant qui la dirige suivant l'axe optique du "spectroscope proprement dit ", constitué d'une lentille collectrice L1, d'une fente, d'une lentille collimatrice L2 et d'un réseau de diffraction.

Caractéristiques

Lentille collectrice L1 : distance focale f1 = 35 cm, diamètre d1 = 5,5 cm.
Lentille collimatrice L2 : distance focale f2 = 18 cm, diamètre d2 = 2,6 cm.
Réseau de diffraction : taille = 26 mm x 26 mm, nombre de traits par unité de longueur n = 754 traits/mm.

Documents pédagogiques

Une description plus complète du principe ainsi qu'un ensemble de questions de réflexion sur la démarche expérimentale se trouve dans le fichier specsol1.doc inclus dans le fichier global autoextractible specsol.exe

B) Le capteur CCD

Type et caractéristiques

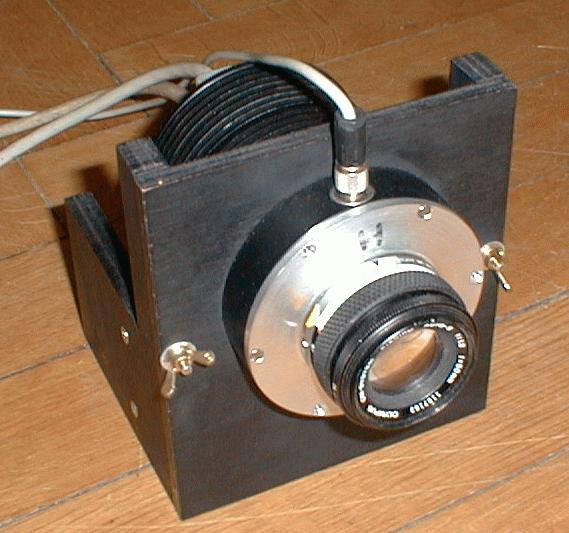

Caméra Hi-SIS22 équipée

- d'une matrice Kodak KAF-0400 comportant 768 x 512 = 393216 photosites de 9 mm sur 9 mm, de longueur L = 6,9 mm, largeur l = 4,6 mm,
- d'une électronique fournissant des données codées sur 12 bits.

Objectifs photographiques associés

Suivant la résolution ou le champ souhaités, des objectifs de différentes focales ont été utilisés :

28 mm, 50 mm et 200 mm.

Documents pédagogiques

Un aperçu sur le fonctionnement du capteur C.C.D. ainsi qu'une réflexion sur l'évaluation du champ de l'ensemble (capteur - objectif) est abordé dans le fichier specsol2.doc inclus dans le fichier global autoextractible specsol.exe, récupérable par le réseau.

Ce logiciel peut également servir à traiter et exploiter les images, mais tout traitement d'images permet de le faire s'il reconnaît le format (.PIC).



C) Le logiciel d'acquisition et de traitement d'images

Comment se le procurer

Les images ont été acquises grâce au logiciel WinMiPS récupérable gratuitement sur le serveur ftp de l'Institut de Mécanique Céleste (anciennement du Bureau des Longitudes).

Initiation au logiciel

Un document donnant les informations nécessaires à l'utilisation du logiciel se trouve dans le fichier specsol3.doc nclus dans le fichier global autoextractible specsol.exe, récupérable par le réseau.
